| LQ40产品特性 | |||||||||||||||||||||||
| LQ40模具钢是一款预硬模具钢，为电渣重熔钢，其预硬状态下的硬度为38-42HRC，布氏硬度为355-390HB，抗拉强度为1202-1322。 LQ40模具钢具有很好的冲击强度和良好的回火稳定性，大尺寸工件硬度非常均匀。 • 抛光性极佳； • 好的机械加工性能； • 硬度非常均匀； • 高纯净度，组织均匀； LQ40模具钢100%经过非常严格的超声波测试，能够确保非常高的质量。 LQ40模具钢具有非常均匀的成分分布和金相组织。均匀的回火马氏体和贝氏体组织保证材料具有优异的抛光特性。SF-2000 LQ40经一台5000吨宽体锻压机进行锻造，从而确保钢坯中心在锻造过程中能够达到最大的变形。SF-2000 LQ40模具钢在锻造过程中经过特别的致密化锻打过程，确保了中心组织的致密度。SF-2000 LQ40模具钢是一种优异的蚀纹材料，电渣重熔工序去除了几乎所有的偏析，SF-2000 LQ40模具钢的高纯净度保证了高质量表面。高淬性确保了加工表面的硬度。超低硫含量，非常均匀的显微组织，保证了SF-2000 LQ40模具钢在经过合理的抛光工序后会达到SPI A-1级的表面质量。 | |||||||||||||||||||||||
| LQ40化学成分 | |||||||||||||||||||||||
| |||||||||||||||||||||||
| LQ40力学性能 | |||||||||||||||||||||||
| |||||||||||||||||||||||
| LQ40热处理规范及组织 | |||||||||||||||||||||||

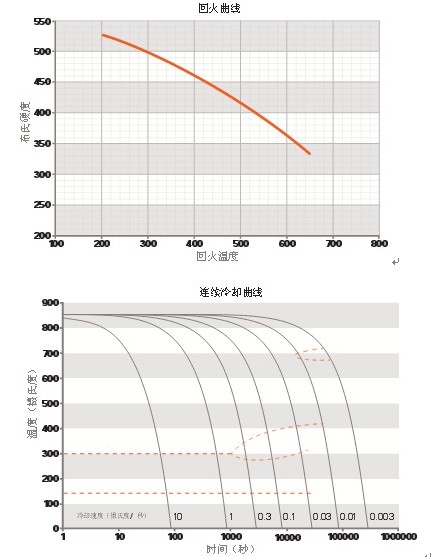

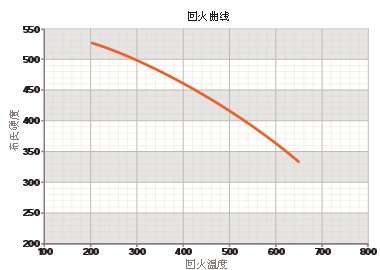

热处理规范： LQ40模具钢可达到硬度：在1650 °F (900 °C)淬火，回火4小时截面尺寸-4” X 4” (101.6 mm X 101.6 mm))，硬度值变化如下：
去应力回火： 模具可以加工成最终所需要的尺寸,按1小时/英寸(25.4 mm)计算加热时间，将工件加热到850至900°F (454-482 °C)。按1小时/英寸(25.4 mm)计算保温时间并进行保温，之后在空气中冷却。 回火： 根据模具的尺寸和用途，采取不同的回火方式。以下是回火的建议：均匀加热工件直到设定的回火温度，按1小时/英寸 (25.4 mm)计算保温时间并进行保温。 火焰淬火： SF-2000 LQ40模具钢可以进行选择性表面火焰淬火，硬度可达60-63 HRC，淬硬深度达到3毫米（0.125”）。 电火花加工： 这种方式在SF-2000 LQ40模具钢可以进行选择性表面火焰淬火，硬度可达60-63 HRC，淬硬深度达到3毫米（0.125”）。 镀铬： 模具镀铬之后，为了避免氢脆，模具必须在350°F (180 °C)进行至少4小时的回火处理。模具在酸洗后，重新进行镀铬之前必须进行回火处理。
金相组织：淬火和回火后LQ40模具钢金相组织为回火马氏体和贝氏体。均匀和稳定的金相组织能保证以下几点： 模具设计方面，确保性能一致性 减少成品模具加工变形 均匀的镜面光洁度。 | |||||||||||||||||||||||
| LQ40物理性能 | |||||||||||||||||||||||
LQ40模具钢物理性能如下：
| |||||||||||||||||||||||
| LQ40交货状态 | |||||||||||||||||||||||
| 钢棒以退火状态交货，或退火后再经其他加工方法加工后交货，具体要求应在合同注明。 | |||||||||||||||||||||||
| LQ40用途举例 | |||||||||||||||||||||||
| 一般用于热可塑性一般树脂,大型模具,如汽 保险杆,各种事务机器之外壳,家电 制品,玩具,家庭用品等。 | |||||||||||||||||||||||
